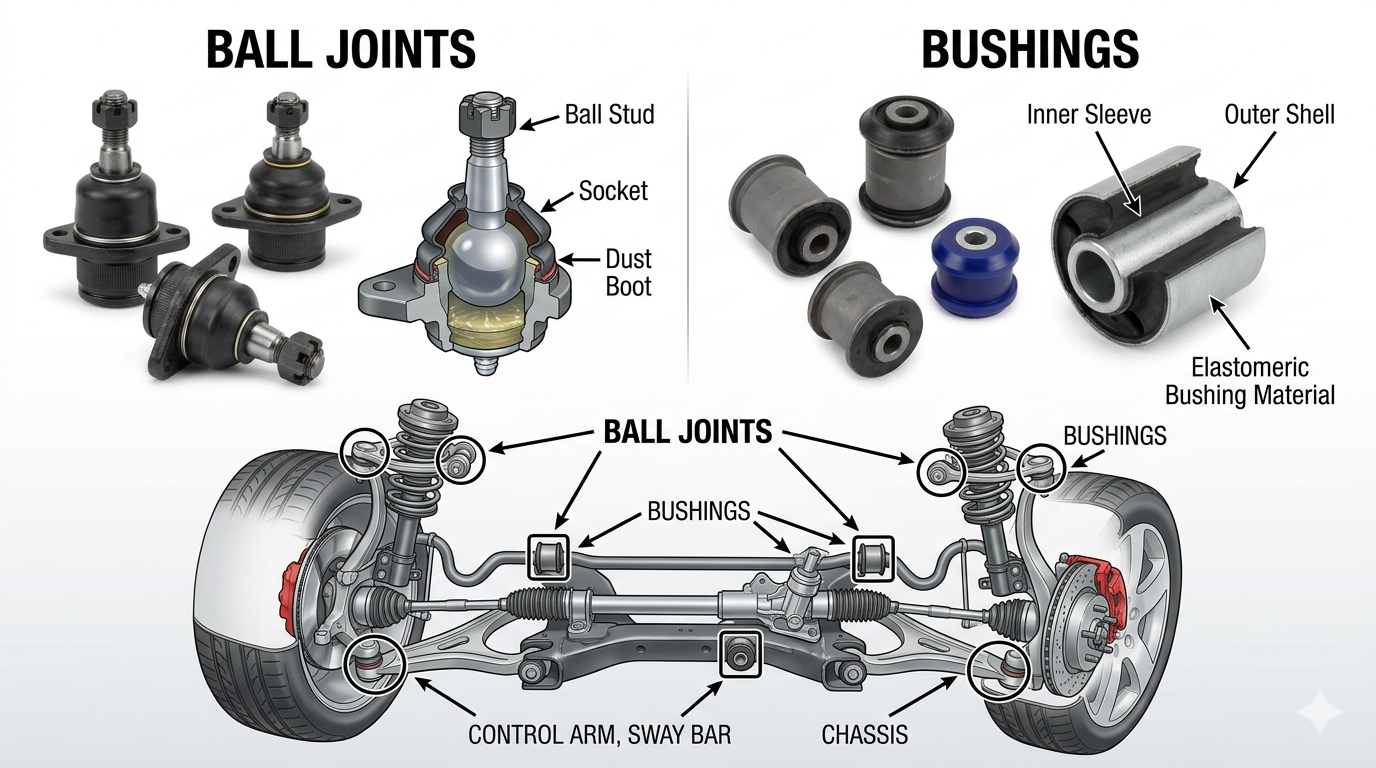

ボールジョイントとブッシュ これらは、車両のサスペンションおよびステアリング システムにおいて最も重要な摩耗コンポーネントの 2 つです。 ボールジョイント ホイールハブをサスペンションコントロールアームに接続する球形のピボットポイントで、回転運動と角運動の両方を可能にします。 ブシュ 円筒形のゴムまたはポリウレタンのスリーブで、サスペンションのピボット ポイントでの金属間の接触を緩衝し、隔離します。どちらも、測定可能な遊び、ひび割れ、異音が見られる場合は交換が必要です。通常はすべての場合に交換が必要です。 70,000～150,000マイル 運転条件、材質、メンテナンス頻度により異なります。摩耗を無視 ボールジョイントとブッシュ タイヤの早期摩耗、アライメント不良、ステアリング制御不能の主な原因の 1 つです。

ボールジョイントとは何ですか?機能、デザイン、配置

ボール ジョイントは、潤滑されたソケット ハウジング内に取り付けられた硬化鋼のボール スタッドで構成される柔軟なピボットで、両方の荷重に耐え、同時に多軸の動作を可能にするように設計されています。 これは人間の股関節のようなものだと考えてください。拘束されたり、位置の精度が損なわれたりすることなく、多方向に自由に回転しながら、かなりの重量を支える必要があります。

一般的なフロント サスペンション システムでは、各前輪に 少なくとも1つのボールジョイント — 通常、ダブルウィッシュボーン システムでは上部と下部の両方のボール ジョイント、またはマクファーソン ストラット システムでは単一の下部ボール ジョイントです。独立したマルチリンク設計のリアサスペンションには、 ホイールごとに 2 ～ 4 つのボール ジョイント .

ボール ジョイントは、その位置に応じて 2 つの異なる役割を果たします。

• 耐荷重ボールジョイント 車の重量を支えます。マクファーソン ストラットのセットアップでは、下部のボール ジョイントがサスペンションの全荷重に耐え、荷重が 2 つのジョイントに分散されるダブルウィッシュボーン システムのジョイントよりも早く摩耗します。
• フォロワボールジョイント 動きをガイドしますが、垂直方向の荷重は最小限に抑えられます。これらは通常、より長く持続しますが、故障するとステアリングのジオメトリに影響を与えるため、依然として検査が必要です。

最新の密閉型ボール ジョイントは潤滑済みでメンテナンス不要です。ただし、古い設計またはパフォーマンス重視の設計には、グリース フィッティング (Zerk フィッティング) が含まれており、毎回グリースを塗布する必要があります。 15,000～30,000マイル 耐用年数を延ばすために。

ブッシングとは何ですか?機能・材質・種類

ブッシングは円筒形のライナーであり、通常はゴム、ポリウレタン、または性能用途では球面ベアリングメタルで作られており、衝撃を吸収し、騒音を低減し、ピボットの形状を維持するためにサスペンションまたはステアリングのコンポーネントに押し込まれます。 2 つの金属製サスペンション部品が互いに回転したり曲がったりする必要がある場合は、金属同士の接触を防ぐためにそれらの間にブッシュが配置されます。

ブッシングは、サスペンションおよびステアリング システム全体に使用されており、以下のものが含まれます。

• コントロールアームブッシュ — 上部および下部コントロールアームの内側ピボットポイントで
• スタビライザーバー（スタビライザーバー）ブッシュとエンドリンクブッシュ — アンチロールバーをサブフレームとリンクに固定する
• ストラットロッドブッシュ — テンション/コンプレッションロッドの後部ピボット
• トレーリングアームブッシュ — リアマルチリンクおよびセミトレーリングアームサスペンション内
• サブフレームブッシュ — サブフレーム全体をシャーシから隔離する
• ステアリングラックブッシュ — ステアリングラックをサブフレームに取り付ける

ゴムブッシングとポリウレタンブッシング: どちらが優れていますか?

ゴムブッシュは振動とロードノイズを最も効果的に吸収するため、OEM標準です。 、限界でのわずかに曖昧なハンドリングを犠牲にして、従順な乗り心地を提供します。ポリウレタン ブッシングはより硬く、寸法安定性が高く、油、オゾン、極端な温度に対する耐性が高いため、より鋭いステアリング応答とより長い耐用年数 (多くの場合、 ゴムよりも 2 ～ 3 倍長い ）その代償として、キャビンへのNVH（騒音、振動、ハーシュネス）伝達が増加します。

ボールジョイントとブッシュ: 主要な違いの概要

キャプション: 機能、材質、故障症状、寿命、交換コストを含む 8 つの主要な特性にわたるボール ジョイントとブッシュの直接比較。

ボールジョイントとブッシュの磨耗の警告サイン

ボール ジョイントとブッシュの故障の最も初期の警告サインは、異常な騒音です。具体的には、段差を乗り越えたり、低速で旋回するときに、フロント サスペンションからカタカタ音、きしむ音、またはノック音を発します。 ボールジョイントの故障とブッシュの故障の違いを早期に認識することで、安全上の危険と、タイヤ、アライメント、ステアリングコンポーネントへの連鎖的な損傷の両方を防ぐことができます。

ボールジョイントの摩耗の兆候

• カチャカチャという音やドスンという音 穴、段差、荒れた路面にぶつかったときのフロントサスペンションからの影響 - 最も信頼できる初期指標
• ふらつきまたは曖昧なステアリング — ステアリング入力がなくても車両が微妙にドリフトするため、継続的な小さな修正が必要です
• ハンドルの振動 高速道路の速度、特に時速 50 ～ 70 マイルの場合、ホイールの形状が緩んでいるために発生します。
• タイヤが不均一または羽毛状に摩耗する — 通常はフロントタイヤの内側または外側の端にあり、関節が過度に動くことでホイールのキャンバー角が動的に変化していることを示します。
• 目視検査の失敗: 以上 軸方向の遊び0.5 mm または 半径方向の遊びは 1.5 mm ダイヤルインジケーターで測定すると、ボールジョイントが摩耗していることを示しており、直ちに交換する必要があります

ブッシュの摩耗の兆候

• きしむ音または軋む音 ゆっくりとした駐車操作や段差を乗り越えて体重が移動したときのサスペンションのピボットポイントからの影響 - ゴムの乾燥が最も一般的な原因です
• ノッキングまたはカタカタ音 — 通常、ボールジョイントノックよりも鋭さがありません。劣化したブッシュを介して金属が金属と接触するため、中空のドスンという音がさらに大きくなります。
• ステアリングの鋭さの低下 — 荷重がかかるとコントロールアームの形状が変化するため、車両が「浮いている」ように感じたり、方向変更が不正確に感じられます。
• 目に見える亀裂または破れ ゴムブッシュの材質。車台の目視検査中に内側のコントロールアームのピボットポイントで確認できます。
• ブレーキダイブまたは過度のボディロール — 摩耗したスウェイバーブッシュとエンドリンクにより、アンチロールバーが許容できるように設計されている以上のボディロールが発生します。

ボールジョイントとブッシュを検査する方法: ステップバイステップガイド

ボールジョイントとブッシュを適切に検査するには、サスペンションが自由にぶら下がるように車両を安全に持ち上げる必要があります。 — 荷重により関節の遊びが隠蔽されるため、この検査は車輪をつけた状態で絶対に行わないでください。

ボールジョイントの検査

1. 車両を持ち上げて支える ジャッキは（コントロールアームではなく）フレームの下に立つので、サスペンションは完全に垂れ下がります。
2. タイヤの上下をしっかり掴む （12時と6時の位置）しっかりと内外に揺らしてください。知覚できる動きはボール ジョイントの磨耗を示します。荷重に耐えるジョイントの場合、 遊びは 0 mm が許容限界です ほとんどの OEM 仕様に準拠しています。
3. タイヤの9時と3時の位置を掴みます。 そして横に揺らします。この位置での左右の遊びは、ボールジョイントではなくホイールベアリングの摩耗を示しています。
4. ダイヤルインジケーターを使用する 正確な測定の場合: コントロール アームに取り付け、ボール ジョイント スタッドに対してプローブを配置します。上記を読んでも 軸方向0.5 mmまたは半径方向1.5 mm 通常は交換が必要です。
5. ダストブーツを点検する 視覚的には、ブーツが破れたり紛失したりすると、汚染が発生し、内部の摩耗が急速に加速します。ほとんどの専門的な検査基準では、ブーツが破れているだけでも交換の対象となります。

ブッシングの検査

1. 車両を持ち上げた状態 、明るい懐中電灯と鏡を使用して、アクセス可能なすべてのコントロールアーム、スタビライザー、トレーリングアームブッシュに亀裂、裂け目、またははみ出し（ハウジングからのゴムのはみ出し）がないかを目視検査します。
2. こじ開けバーを使用する コントロールアームの各ブッシング位置近くにそっと塗布します。以上の動き 3～4mm どの方向であっても、ブッシュの故障を示します。
3. 油汚れのチェック — ゴムが油っぽく、膨潤、または変色している場合は、ブッシュが石油製品（エンジンまたはトランスミッションの近くによくある）を吸収し、劣化が劇的に加速していることを示しています。

ゴムブッシュとポリウレタンブッシュ: 詳細な比較

キャプション: 車両に適切なブッシュ素材の選択に役立つ、9 つの性能、耐久性、および用途基準にわたる OEM ゴム ブッシュとポリウレタン ブッシュの比較。

ボールジョイントとブッシュの交換: コスト、労力、および予想されること

1 回のサスペンションサービス訪問中にボールジョイントとブッシュを一緒に交換することで、人件費を大幅に節約できます 両方のコンポーネントでホイールの取り外し、サスペンションの分解、修理後の位置合わせが必要になるため、これらの作業はほぼ完全に重複します。

一般的な交換費用

• ボールジョイント交換（1コーナー）： ほとんどの乗用車の部品代と工賃は 150 ～ 350 ドルです。頑丈なコントロールアームに圧入ボールジョイントを備えたトラックや SUV の範囲は、 コーナーごとに $300 ～ $600 .
• コントロールアームブッシュの交換： ブッシュを個別に交換する場合、コントロール アームごとに 80 ～ 200 ドル。新しいブッシュを押し出したり押し込んだりするには、油圧プレスが必要です。ほとんどのショップでは、ブッシュの交換コストが組み立てられたアームの価格に近づくと、コントロール アーム アセンブリ全体を交換しますが、これは多くの現代車両で一般的です。
• コントロールアームの完全な交換 (アセンブリとしてのアーム ボール ジョイント ブッシュ): ほとんどの車両でコーナーあたり 200 ～ 500 ドル - ボール ジョイントとブッシュの両方が同時に摩耗する場合、多くの場合最も経済的なルートです。
• サスペンション作業後の四輪アライメント： 追加する $80–$150 — ボールジョイントまたはコントロールアームブッシュの交換後は必須です。

ボールジョイントとブッシュをペアで交換する必要がありますか?

はい - 両側を同時に交換することが専門家の標準的な推奨事項です 走行距離が80,000マイルを超えた場合、または車両が8年以上経過した場合。コンポーネントは、走行距離と環境への曝露が一致するため、同様の速度で摩耗します。故障した側のみを交換すると、反対側も 12 ～ 18 か月以内に故障する可能性が高く、同じ人件費が再度必要になります。

ボールジョイントとブッシュの摩耗を促進する要因

運転条件と車両の荷重は、走行距離だけよりもボール ジョイントとブッシュの寿命に大きな影響を与えます。 —田舎の荒れた道路を50,000マイル走行した車両は、高速道路で100,000マイル走行した車両よりもサスペンションの摩耗が悪化している可能性があります。

• でこぼこした道路または未舗装の道路: ポットホールの衝撃により衝撃荷重が加えられる 通常の道路荷重の 3 ～ 5 倍 ボールジョイントに。一度のポットホール衝撃でボールソケットが変形したり、劣化したゴムブッシュに亀裂が入ったりする可能性があります。
• 重い積載物または牽引: 定格 GVWR を超える荷重を車両に積むと、ボール ジョイントの荷重も比例して増加します。最大定格容量で牽引すると、ボールジョイントの寿命が推定で減少し続けます。 20～35% 無負荷使用との比較。
• 解除されたサスペンション: サスペンション リフト キットは、CV アクスルとボール ジョイントの動作角度を設計範囲を超えて増加させ、摩耗を劇的に加速させ、ボール ジョイントの寿命を短くすることがよくあります。 30,000～50,000マイル 大きく持ち上げられたトラックの中で。
• 無視された位置合わせ: アライメントのずれにより、ボールジョイントに不均一な横荷重が発生し、ブッシュに異常な曲げ応力が発生します。だけの車両 0.5°の過剰キャンバー 内側のボールジョイントの摩耗が最大 40% 加速される可能性があります。
• 破れたダストブーツ： ボール ジョイントまたはブッシュの保護ブーツが破れると、すぐに汚れ、砂、水の侵入が始まります。ボール ジョイント ソケット内のグリースが汚染されていると、ソケット ライナーが摩耗し、残りの寿命が数年から 100 年に短縮されます。 月 .
• 塩分および腐食環境: 冬季の気候では道路塩がボール ジョイント ハウジングとコントロール アームの間に侵入し、コンポーネントを固着させて外部腐食を加速させ、最終的にはジョイント ハウジング自体を損傷します。

ボールジョイントの故障を無視した結果: 安全性の観点から

ボールジョイントが完全に故障すると、スタッドがソケットから外れ、ステアリングとホイールの制御が即座に完全に失われます。 、米国道路交通安全局（NHTSA）は、これを致命的な安全上の欠陥として分類しています。下部のボール ジョイントが分離すると、ホイールが内側に倒れ込み (ネガティブ キャンバーの故障)、スピンドルが落ち、車両はそのコーナーでステアリングやブレーキの権限を失います。

NHTSAのデータは次のことを示しています サスペンションコンポーネントの故障 - ボールジョイントを含む — およそを占める 年間5,000件の自動車事故 米国では。徐々に性能が低下するブッシュの故障とは異なり、ボール ジョイントの故障は、最初のカタカタ音の段階の後、何の前触れもなく突然起こることがあります。

実際の安全規則: 耐荷重ボールジョイントに測定可能な遊びがある場合は、直ちに交換する必要があります。 。磨耗した耐荷重ボールジョイントに対して許容される「監視と駆動」のしきい値はありません。

ボールジョイントとブッシュに関するよくある質問

結論: ボールジョイントとブッシュの健康状態を優先することは交渉の余地のないものです

ボールジョイントとブッシュ work as a system — どちらかが劣化すると、もう一方が補うことを強いられ、サスペンション全体の摩耗が加速します。これらを別個の独立した問題として扱うと、不完全な修理、繰り返しのアライメント、および継続的なタイヤの摩耗につながります。

実際のポイント: 検査する ボールジョイントとブッシュ タイヤのローテーションごと (5,000 ～ 7,500 マイルごと)、車軸ペアの磨耗したコンポーネントを交換し、常に 4 輪アライメントでサスペンション作業をフォローし、車両のユースケースに適合するコンポーネントの品質を選択します。快適性を重視する日常のドライバーには OEM ゴム、パフォーマンスやヘビーデューティ用途にはポリウレタンを選択します。

フロントサスペンションを完全に刷新 - 両方を含む ボールジョイントとブッシュ — 通常、ほとんどの乗用車では 600 ～ 1,200 ドルの費用がかかり、80,000 マイルを超えた車両の安全性と運転ダイナミクスの両方を回復するために利用できるメンテナンス投資の中で最も効果の高い投資の 1 つとなります。
